Die Struktur und Installation des HV48300 MAX SE basieren auf einem großformatigen Energiespeichersystem im Schrankformat. Dessen Abmessungen, Schrankgewicht, Montagekonstruktion und Parallelschaltfähigkeit sind wichtige Faktoren bei der Planung einer gewerblichen oder industriellen Batterieanlage.

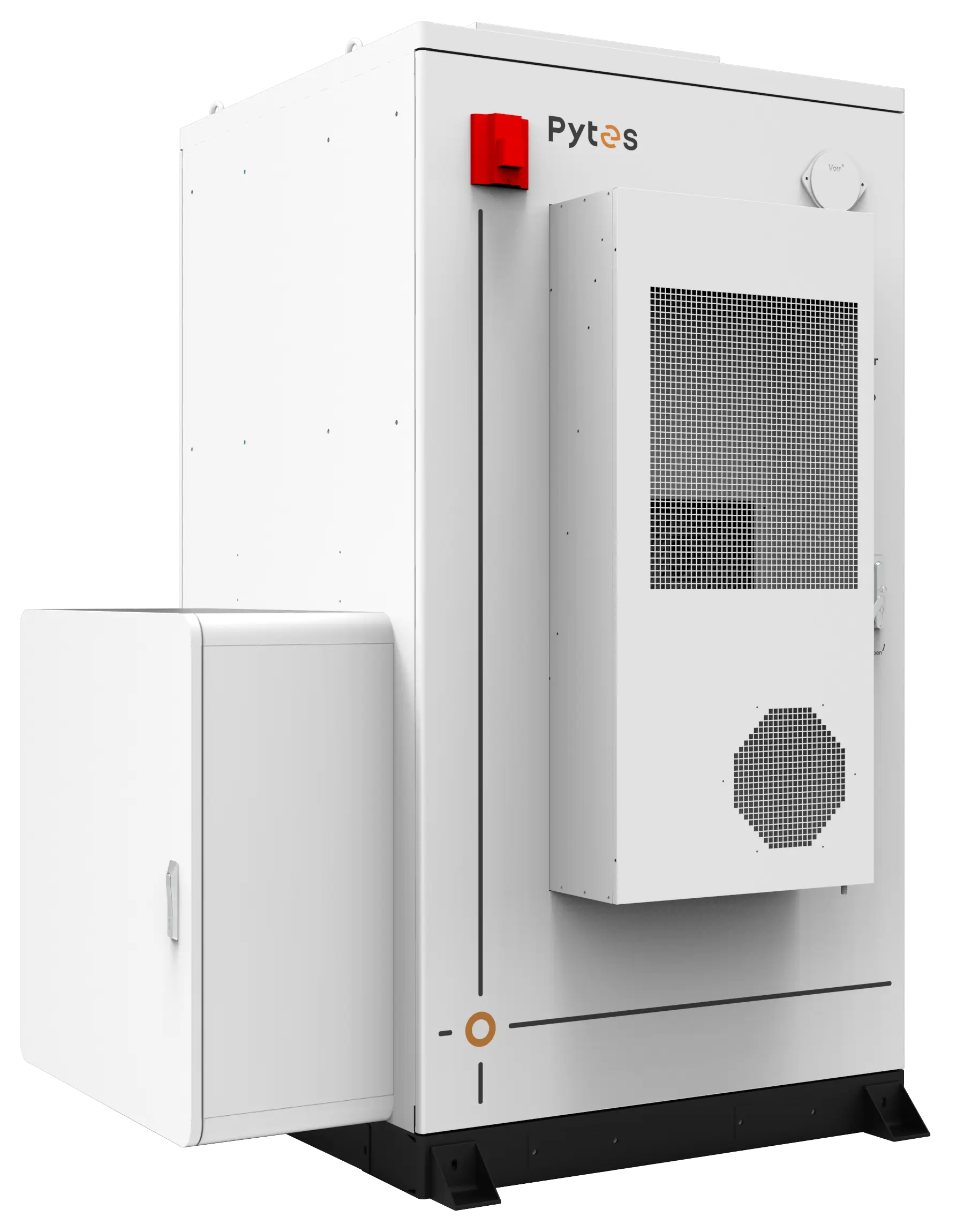

Das Gehäuse HV48300 MAX SE misst 1750 × 1450 × 2350 mm (B × T × H).
Je nach Konfiguration wiegt das System ca. 1.686–2.519 kg. Dieses Gewicht sollte bei der Planung von Transport, Anheben, Bodenbelastung und der endgültigen Positionierung des Schranks berücksichtigt werden.
Der Aufstellungsbereich muss ausreichend Platz für die gesamte Grundfläche des Schranks bieten und genügend Zugang zum Transport des Schranks an seinen Bestimmungsort gewährleisten.
Der HV48300 MAX SE verwendet eine schrankbasierte Struktur, die die Batteriemodule und die zugehörigen Systemkomponenten in einem Gehäuse integriert.
Das Gehäuse hat die Schutzart IP55 und ist für die Installation im Innen- und Außenbereich geeignet.
Für die Installation muss der Schrank auf einem geeigneten Fundament oder Boden platziert werden, der sein Gewicht tragen kann. Die Installationsanordnung muss zudem ausreichend Platz für Kabelanschlüsse und Wartungsarbeiten bieten.
Der HV48300 MAX SE verwendet eine universelle Montagestruktur zur Wechselrichterintegration. Dadurch kann das Batteriesystem je nach Projektkonfiguration mit verschiedenen Wechselrichtermodellen ausgestattet werden.
Die Position des Schaltschranks und des Wechselrichters sollte gemeinsam geplant werden, damit Gleichstromkabel, Kommunikationskabel, Erdungsanschlüsse und andere Leitungen verlegt werden können, ohne den Zugang zum Schaltschrank zu behindern.
Das HV48300 MAX SE unterstützt flexible Batteriekonfigurationen. In einer 1P-Architektur reicht der Systemumfang von 1P8S bis 1P15S mit Nennenergien von 128,60 kWh bis 241,15 kWh. Alternativ kann eine 2P-Architektur (zwei parallel geschaltete BCUs) verwendet werden, wobei jede BCU bis zu 1P7S unterstützt und eine Nennenergie von 225,06 kWh bereitstellt.
Die Konfiguration 1P15S bietet eine Nennenergie von 241,15 kWh, eine Nennleistung von 120,57 kW und einen Betriebsspannungsbereich von 697,5 V bis 852 V.
Diese Struktur ermöglicht die Auswahl der Batteriekonfiguration entsprechend dem benötigten Energie- und Spannungsbereich.
Mehrere HV48300 MAX SE-Schränke können parallel geschaltet werden, um größere Energiespeichersysteme zu ermöglichen.
Diese Erweiterungsmethode auf Schrankebene ermöglicht die Integration zusätzlicher Batteriekapazität, ohne die grundlegende Schrankstruktur zu verändern. Bei der Planung einer Installation mit mehreren Schränken sollte ausreichend Platz für jeden Schrank sowie für die erforderlichen Kabelanschlüsse und Servicezugänge eingeplant werden.
Der HV48300 MAX SE verfügt über ein integriertes HLK-System zur Temperaturregelung im Gehäuse.
Das System bietet eine Kühlleistung von 5.000 W bei L35 und eine Heizleistung von 2.500 W. Modullüfter unterstützen die Zwangsluftkühlung im Gehäuse.
Die Anordnung der Schränke sollte die Luftwege der Klimaanlage freihalten, damit das Wärmemanagementsystem ordnungsgemäß funktionieren kann.
Der HV48300 MAX SE verfügt über mehrere Sicherheitskomponenten innerhalb der Gehäusestruktur, darunter:
Gefahrengasdetektion und Belüftung
Aerosolunterdrückung
Druckentlastung
Anschluss für Feuerwehrschläuche
Diese Komponenten müssen nach der Installation zugänglich bleiben. Die Anordnung der Komponenten im Schaltschrank darf die relevanten Schnittstellen und Notzugänge nicht verdecken.
Für eine HV48300 MAX SE-Installation sind die wichtigsten baulichen und Installationspunkte:
Schrankgröße: 1750 × 1450 × 2350 mm
Gewicht: ca. 1.686–2.519 kg, abhängig von der Konfiguration
Installation: Innen- oder Außenbereich
Gehäuse: IP55
Montage: universelle Struktur zur Wechselrichterintegration
Batteriekonfiguration: 1P7S bis 1P15S
Parallelschaltung: Unterstützung mehrerer Schränke
Wärmemanagement: integrierte Heizungs-, Lüftungs- und Klimaanlage mit Kühlung und Heizung
Sicherheit: Gasdetektion, Belüftung, Aerosolunterdrückung, Druckentlastung und Feuerwehrschlauchanschluss
